Яков Posted October 7, 2013 Report Share Posted October 7, 2013 Evgen,все очень просто. Низ лапы причерчивается от предыдущей. Верх:если смотреть с торца бревна,прочертить (по уровню) линию.Внутренняя(более высокая)линия лапы,чертится отн.этой линии,скажем 1:8,(откладываем 8 дюймов,подымаем линию на 1 дюйм).Внешняя косая сторона лапы идентична,только отнимаем 1 дюйм,опускаем на него,заместо прибавляем/поднимаем,и т.д. Плоскость косой лапы имеет 4 угла:2 из них(по диагонали),на одном уровне;два оставшихся-один ниже/один выше,но оба на равное расстояние.Вот и все... Линии полезно чертить острым карандашем,и потом ножем для линолиума прорезать по линии.Пила тогда не вырвет участок линии со щепой;стамеска идет по прорезу-легче попасть ей в линию,и вааще-все аккуратней выходит. Гадости можно придумать о любом соединении:Русская чаша требует конопатить ея,рассыхается/открывается.Канадка настолько теряет в массе что там бревно может под собственным весом переломится-от остатка только название;норвежка тоже убивает бревно в смысле структуры,и мельчит/мельтешит в глазах,аж смотреть на нее трудно,и т.д.,и т.п. Правильно исполненная лапа в ласт.хвост,с шипом,и всем необходимым,это простое(ненавороченное),и технически очень полезное устройство.И,как и все иные соединения,просто должно соответствовать цели. С уважением,Яков. Quote Link to comment
SHTIL250 Posted October 7, 2013 Report Share Posted October 7, 2013 Видел на youtube как это исполняет какой-то хлопчик (то ли канадец то ли американец ) делает всё как обычно (нюансы везде есть не спорю) если не считать что паз отсутствует ,а пространство меж брёвен заполняют глиной с чем-то. Quote Link to comment

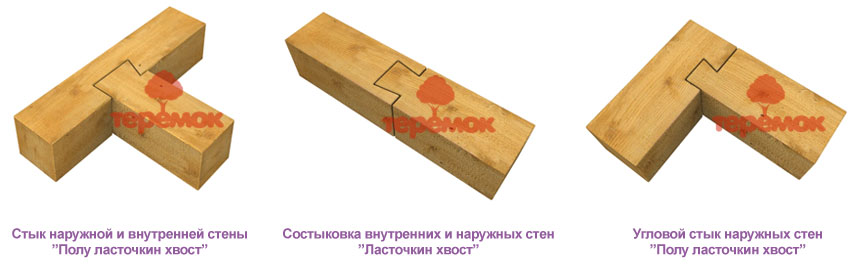

Лесник Posted October 29, 2013 Report Share Posted October 29, 2013 Михаил, это мой рисунок к вопросу о соединении "ласточкин хвост". Quote Link to comment
Лесник Posted October 30, 2013 Report Share Posted October 30, 2013 Михаил, это мой рисунок к вопросу о соединении "ласточкин хвост". Quote Link to comment
Лесник Posted October 30, 2013 Report Share Posted October 30, 2013 Михаил, это мой рисунок к вопросу о соединении "ласточкин хвост". Quote Link to comment
Павлович Posted March 22, 2015 Report Share Posted March 22, 2015 Всем привет! Размечать так каждый торец нереально по моему. Я в начале делаю шаблон, он выбирается в соответствии с минимальным диаметром бревна которые будут в срубе. Черчу на бумаге, вырезаю, затем переношу на пластик или картон. Этот шаблон задает угол лапы-он должен быть постоянным на всех бревнах, а высота самой лапы может меняться в зависимости от сбежестости и соответственно диаметра бревна на торцах. Выбираю бревно, кладу на подставки. Торцую с небольшим запасом 2-3см, фиксирую на подставках горбом в верх, отмечаю на торцах вертикальные оси и по шаблону отмечаю вертикальные края лапы, по разметке делаю окантовку бензопилой, затем зачищаю топором Переношу бревно на сруб. Устанавливаю по горизонтали..... Здесь одно но, по скольку я пользуюсь скрайбером, я не опускаю бревно до нижнего, то есть не делаю чернового причерчивания. Если бревно тонкое, вершинку приподнимаю, если толстое, длинное тяжелое то проще не много опустить комель. Выравниваю вертикальные уровни на торцах-использую при этом раздвижную скобу Устанавливаю раствор скрайбера и черчу паз.Далее скрайбером переношу расстояние от нижней лапы(по вертикальной оси на торце) до верхней. Получаю контрольные точки. Беру шаблон и размечаю сами лапы. Снимаю размеченное бревно. Пилю, рублю,пилю,рублю.....по разметке. Устанавливаю бревно на место. Если не село сразу, устраняю косячки и дорабатываю. Как то так. На 100% правильность методики не претендую, так как учителей по рубке в лапу у меня небыло, учился сам у себя. Укого еще какие наработки, пишите. :) Извините, пож-та,Зачем больше на 2-3см?Удобнее брать бревно?Это не влияет на размеры лапы?? Quote Link to comment
Павлович Posted March 22, 2015 Report Share Posted March 22, 2015 Извините, пожалуйста, Зачем на 2-3 см длиньше бревно??Чтобы удобнее брать было?Чтобы скрыть неровность распила?? если всё заподлицо, по-моему, было бы красивее... Quote Link to comment
Павлович Posted March 24, 2015 Report Share Posted March 24, 2015 Всем привет! Размечать так каждый торец нереально по моему. Я в начале делаю шаблон, он выбирается в соответствии с минимальным диаметром бревна которые будут в срубе. Черчу на бумаге, вырезаю, затем переношу на пластик или картон. Этот шаблон задает угол лапы-он должен быть постоянным на всех бревнах, а высота самой лапы может меняться в зависимости от сбежестости и соответственно диаметра бревна на торцах. Выбираю бревно, кладу на подставки. Торцую с небольшим запасом 2-3см, фиксирую на подставках горбом в верх, отмечаю на торцах вертикальные оси и по шаблону отмечаю вертикальные края лапы, по разметке делаю окантовку бензопилой, затем зачищаю топором Переношу бревно на сруб. Устанавливаю по горизонтали..... Здесь одно но, по скольку я пользуюсь скрайбером, я не опускаю бревно до нижнего, то есть не делаю чернового причерчивания. Если бревно тонкое, вершинку приподнимаю, если толстое, длинное тяжелое то проще не много опустить комель. Выравниваю вертикальные уровни на торцах-использую при этом раздвижную скобу Устанавливаю раствор скрайбера и черчу паз.Далее скрайбером переношу расстояние от нижней лапы(по вертикальной оси на торце) до верхней. Получаю контрольные точки. Беру шаблон и размечаю сами лапы. Снимаю размеченное бревно. Пилю, рублю,пилю,рублю.....по разметке. Устанавливаю бревно на место. Если не село сразу, устраняю косячки и дорабатываю. Как то так. На 100% правильность методики не претендую, так как учителей по рубке в лапу у меня небыло, учился сам у себя. У кого еще какие наработки, пишите. :) Quote Link to comment
Павлович Posted March 24, 2015 Report Share Posted March 24, 2015 А что такое раздвижная скоба??? Quote Link to comment
Павлович Posted March 24, 2015 Report Share Posted March 24, 2015 И зачем припуск 3 см?? Quote Link to comment
Михаил Posted March 25, 2015 Author Report Share Posted March 25, 2015 @Павлович, Женя пока сильно занят. Освободится - ответит Quote Link to comment
SHTIL250 Posted March 25, 2015 Report Share Posted March 25, 2015 @Михаил , тобы удобнее брать было?Чтобы скрыть неровность распила?? если всё заподлицо, по-моему, было бы красивее... На мой взгляд при такой длине бревна удобнее ровнять края углов . Quote Link to comment
Павлович Posted March 25, 2015 Report Share Posted March 25, 2015 Неужели от длины бревна зависит??? Даже обидно...Не имеет размер значения в этом случае... Quote Link to comment
Павлович Posted March 25, 2015 Report Share Posted March 25, 2015 так вроде всё понятно... Но у мастера вместо черты - металлическая пластина... 2-3 мм толщиноой. ширина 5о мм.. И он ей всё причерчивает...Клянусь!! Quote Link to comment
Павлович Posted April 4, 2015 Report Share Posted April 4, 2015 Всем привет! Размечать так каждый торец нереально по моему. Я в начале делаю шаблон, он выбирается в соответствии с минимальным диаметром бревна которые будут в срубе. Черчу на бумаге, вырезаю, затем переношу на пластик или картон. Этот шаблон задает угол лапы-он должен быть постоянным на всех бревнах, а высота самой лапы может меняться в зависимости от сбежестости и соответственно диаметра бревна на торцах. Выбираю бревно, кладу на подставки. Торцую с небольшим запасом 2-3см, фиксирую на подставках горбом в верх, отмечаю на торцах вертикальные оси и по шаблону отмечаю вертикальные края лапы, по разметке делаю окантовку бензопилой, затем зачищаю топором Переношу бревно на сруб. Устанавливаю по горизонтали..... Здесь одно но, по скольку я пользуюсь скрайбером, я не опускаю бревно до нижнего, то есть не делаю чернового причерчивания. Если бревно тонкое, вершинку приподнимаю, если толстое, длинное тяжелое то проще не много опустить комель. Выравниваю вертикальные уровни на торцах-использую при этом раздвижную скобу Устанавливаю раствор скрайбера и черчу паз.Далее скрайбером переношу расстояние от нижней лапы(по вертикальной оси на торце) до верхней. Получаю контрольные точки. Беру шаблон и размечаю сами лапы. Снимаю размеченное бревно. Пилю, рублю,пилю,рублю.....по разметке. Устанавливаю бревно на место. Если не село сразу, устраняю косячки и дорабатываю. Как то так. На 100% правильность методики не претендую, так как учителей по рубке в лапу у меня небыло, учился сам у себя. У кого еще какие наработки, пишите. :) Что такое раздвижная скоба?? Quote Link to comment
Павлович Posted April 4, 2015 Report Share Posted April 4, 2015 Что такое раздвижная скоба??? Quote Link to comment
Михаил Posted April 4, 2015 Author Report Share Posted April 4, 2015 @Павлович, https://youtu.be/Dj6BgPZ-lWk Quote Link to comment
Андрей 807 Posted April 5, 2015 Report Share Posted April 5, 2015 вот уж какой инструмент придумали для паза :) Quote Link to comment
Павлович Posted April 5, 2015 Report Share Posted April 5, 2015 Дааа! Вот что такое раздвижная скоба!! И скобель какой.. Тяжёлый, наверное..А так , спасибо огромное..!!!Наконец-то понял... ДимаДмитрий 1 Quote Link to comment
SHTIL250 Posted July 17, 2015 Report Share Posted July 17, 2015 @Михаил, Форма хвоста интересная. Интересно сколько этот дяденька зарабатывает?Респект ему за терпение и трудолюбие,но если такими темпами работать то ноги с голодухи протянешь. Quote Link to comment
Михаил Posted July 17, 2015 Author Report Share Posted July 17, 2015 Щас, хотите посмеяться? Все таки образование - не всегда есть благо... Вот до какой степени надо НЕЛЮБИТЬ свой язык, свою культуру и историю, что бы назвать Ласточкин хвост - тирольский замок. Не не так: (губки над собрать трубочкой, морду лица сделать значительной, грудь выпятить колесом и так протяжно) ТИРОЛЬСКИЙ ЗАМОК Ласточку обкакали тиролью, седло тоже обозвали норвегами. Кто следующий на очереди: чаша, крюк, сковородень? SHTIL250 1 Quote Link to comment
